孔板流量計安裝使用說明
發布時間：2014-12-02 16:00:21　　文章來源：未知　　作者：test　　人氣：
1、孔板流量計安裝基本要求
① 對于新設管路系統，必須先經掃線后在安裝節流裝置、以防管內雜物堵塞或損傷節流裝置。
②安裝前應仔細核對節流裝置的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段聯接。
③ 節流裝置的中心線應當與管道中心線同軸。
2、分體式孔板流量計對管道的要求
①節流裝置前后應配有一段測量管，至少保持前10D、后5D的等徑直管段，以保證測量精度。
②在節流件前后若需安裝閥門，最好選閘閥且在運行中全開，調節閥則應在下游5D之后的管道中。
3、對差壓引出管路的要求
①引壓管路的內徑與管路長度和介質臟污程度有關，通常在25米以內用內徑為8~12mm的管子。測量煤氣可適當加粗到DN15.
②測量液體流量是引壓管應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管直接相距一定的距離、這對差壓變送器的零點有影響、應通過“零點遷移”來校正.
③引壓管路應有牢固的支架托承、兩根取壓管路應盡可能互相靠近并遠離熱源或震源，測量水蒸氣流量時，應用保溫材料一同包扎，必須是加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
④引壓管路必須始終保持單相流體狀態。被測流體是氣體時，引壓管路內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥

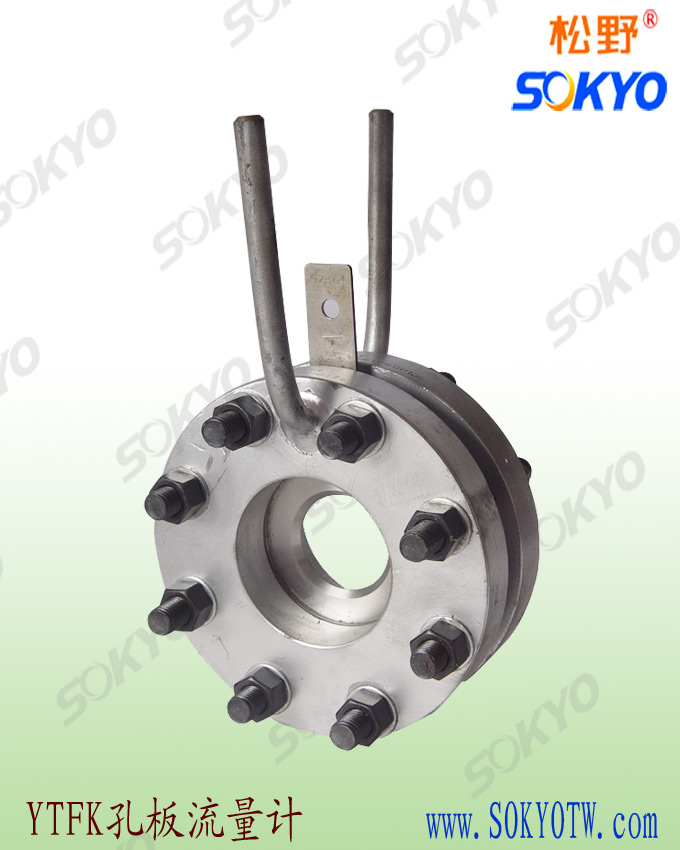

分體式孔板流量計

本文關鍵字：孔板流量計,YTFK標準孔板
