      電流電壓組合表,DW123-1000組合表






      產品詳細參數


      使用操作說明


      生產實拍與資質


      售前售后須知






      松野電氣是專業生產組合儀表,DW123-1000三相電流電壓組合儀表的廠家,隔離技術,性能穩定可靠,抗干擾能力強,豐富的電流電壓組合儀表生產經驗

一、組合儀表,DW123-1000三相電流電壓組合儀表產品特點

①、D W123-1000 系列 LED 三相電參數綜合測量儀、只是三相電力參數的綜合測量 顯示、能高精度的測量常用的電力參數、

②、如三相電壓、三相電流、有功功率、無功功率、功率因數、視在功率、頻率、有功電能、無功電能等。采用 LED 數碼管分頁顯示測量三相電力參數信息。

③、面板有四個按鍵、可實現顯示切換 、輪流顯示或切換顯示

    測量的電力參數、儀表參數編程設置，具有很強的靈活性。

④、儀表還有多種擴展功能模塊可供選擇、如帶RS485通訊、2 路電能脈沖輸出、儀表具有極高性能價格比，

⑤ 、廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、小區電力監控、工業自動化智能建筑、智能配電盤、開關柜中，

⑥、具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)的特點、精度±0.5%FS±3 digit

⑦、主要型號、

SY-DW93-KWh1000      系列、    外形  96H×96W×80L、      開孔  88H×88W

SY-DW123-KWh1000   系列 、  外形 120H×120W×75L、  開孔  108H×108W

都可選擇 帶 Rs485 通訊、Modbus 協議。



組合儀表,DW123-1000三相電流電壓組合儀表品牌模塊

組合儀表,DW123-1000三相電流電壓組合儀表技術參數

①、 輸入信號

         交流電壓、AC 400V或 100 V 、阻抗 400 KΩ、

         交流電流、AC  5 A  或 1A 、      阻抗 20 mΩ、

         （過載、測量時 1.2 倍、瞬時 2 倍  / 10 s）

②、電網制式

        三相網絡電力系統、

        包括三相三線制 3P3L、三相四線制 3P4L

③、測量參數、（全電參數綜合測量、監控、包含以下參數）

         三相電壓 、相電壓 Ua、Ub、Uc、或 線電壓 Uab、Ubc、Uca

         三相電流、 每相電流  I a、I b、I c、平均電流  I

         有功功率、每相有功功率 P a、P b、P c、  總有功功率  P s

         無功功率、每相無功功率 Q a、Q b、Q c、總有功功率  Q s

         視在功率、每相視在功率 S a、 S b、 S c、   總視在功率  S s

         功率因數、每相功率因數 PFa、PFb、PFc、總功率因數 PFs

         工作頻率、電網頻率 F R E、一般 40 ~ 60 Hz、

        有功電能、一次側正向有功電能WPP

                                         反向有功電能 WPF

                              二次側正向有功電能 EPP

                                          反向有功電能 EPF

         無功電能、一次側正向無功電能WQP

                                        反向無功電能WQF

                             二次側正向無功電能EQP

                                         反向無功電能 EQF

         開關量輸出、四路開關量輸出信息  DOS1 ~ DOS4

         模擬量輸出、四路模擬量輸出信息  MNS1 ~ MNS4

         開關量狀態、 D I  開關量輸入狀態、DO 開關量輸出狀態

         有黑點表示導通閉合、   無黑點表示斷開

④、測量精度

        電流、電壓、有功、無功、有功電能、 ±0.5 % Fs±3 digit 、

        無功電能、±1.0 % Fs±2 digit、  工頻 40 ~ 60 Hz、 0.1 Hz

⑤、諧波信號

         各相電壓、各相電流 的 2~31 次諧波檢測、

         以 H 開頭、后面數據顯示為、百分比含量

⑥、功能輸出

         模擬輸出、4 路模擬量輸出 0 ~ 20 / 4~20 mA  DC

         開關量輸入、4 路開關量輸入（干結點方式、遙信或遙控 ）

         開關量輸出、 4 路開關量輸出（容量250V / 0.1A、報警功能）

         通訊輸出、R S485 通訊、 Modbus- RTU  協議

         脈沖輸出、2 路電能脈沖輸出（光耦隔離）、 3200  p /kwh

⑦、絕緣性能

         絕緣強度、輸入和電源、 ≥  2kV、   輸入和輸出、≥  2kV

         電源和輸出、 ≥  1kV、絕緣阻抗、≥100 MΩ、 500 V DC

⑧、工作條件

         工作環境、-10  ~  55 ℃、  35 ~ 85 %RH

         工作電源、AC/DC   85 ~  265 V  、功耗≤5VA

⑨、外形尺寸和開孔尺寸

            DW123  外形 120H×120W×75L、    開孔108H×108W

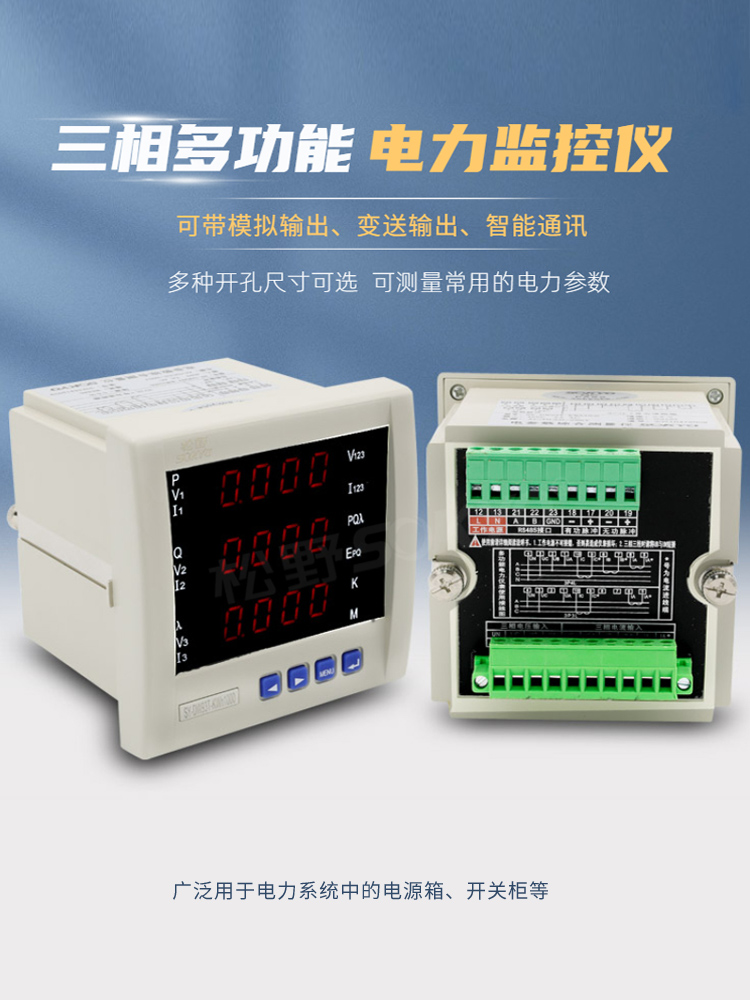

組合儀表,DW123-1000三相電流電壓組合儀表細節展示1

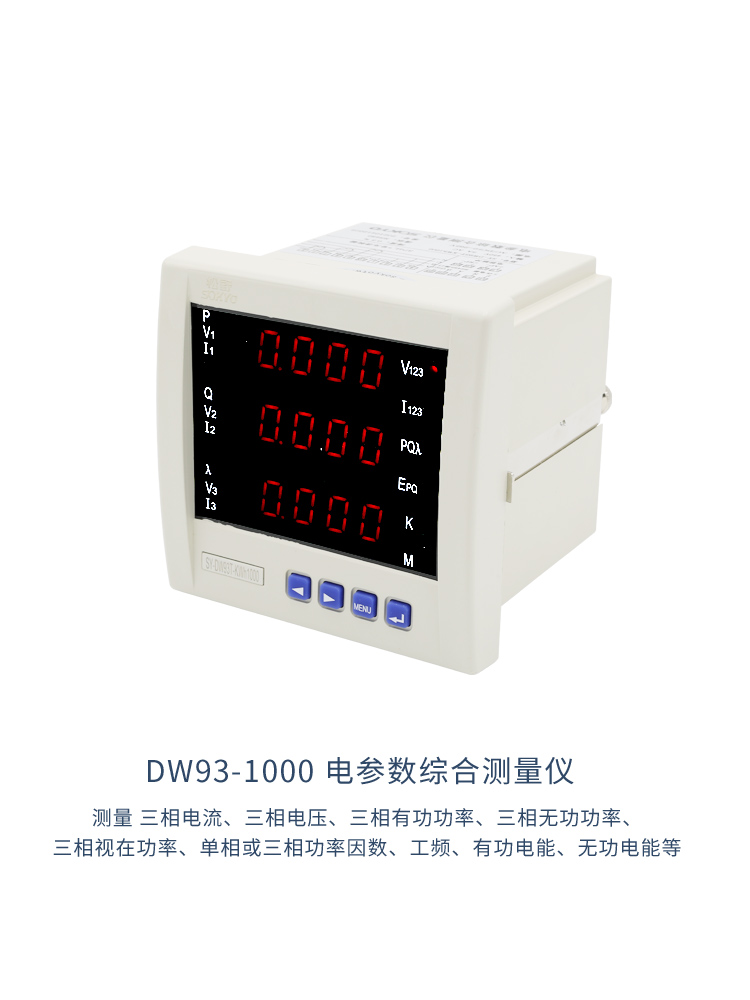

組合儀表,DW123-1000三相電流電壓組合儀表細節展示2

組合儀表,DW123-1000三相電流電壓組合儀表細節展示3

組合儀表,DW123-1000三相電流電壓組合儀表細節展示4

組合儀表,DW123-1000三相電流電壓組合儀表接線圖

組合儀表,DW123-1000三相電流電壓組合儀表面板操作說明

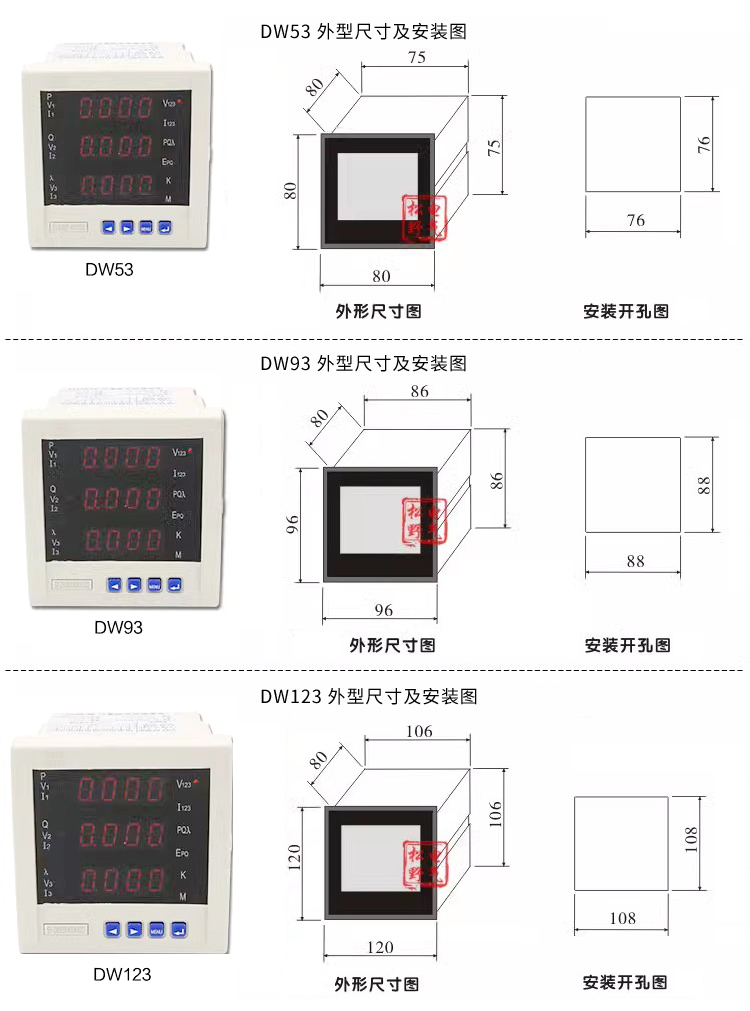

組合儀表,DW123-1000三相電流電壓組合儀表結構圖

組合儀表,DW123-1000三相電流電壓組合儀表選型圖

組合儀表,DW123-1000三相電流電壓組合儀表常用型號

DW93-W3000

DW93-W1000

DW123-W3000

DW123-W1000
